Waarom keramische halfgeleidercomponenten dure reiniging na het machinaal bewerken vereisen

Zelfs wanneer keramische precisiecomponenten van halfgeleiders (zoals aluminiumoxide (Al₂O₃), siliciumnitride (Si₃N₄) en siliciumcarbide (SiC)) na precisiebewerking een spiegelachtige afwerking bereiken, kunnen ze niet rechtstreeks worden ingezet in apparatuur voor de vervaardiging van kernwafels (bijv. Etchers, CVD-systemen).

In plaats daarvan moeten ze een ongelooflijk complex en kostbaar, ultraschoon zuiveringsproces ondergaan. Deze eis wordt niet alleen gedreven door het 'zero-tolerance'-beleid van de halfgeleiderindustrie ten aanzien van waferverontreiniging, maar ook door de unieke microstructurele kenmerken – namelijk de broze aard en inherente porositeit – van geavanceerde keramiek. Dit artikel biedt een diepgaande duik in de kernoorzaken en technische barrières achter de hoge kosten van het reinigen van halfgeleiderkeramiek.

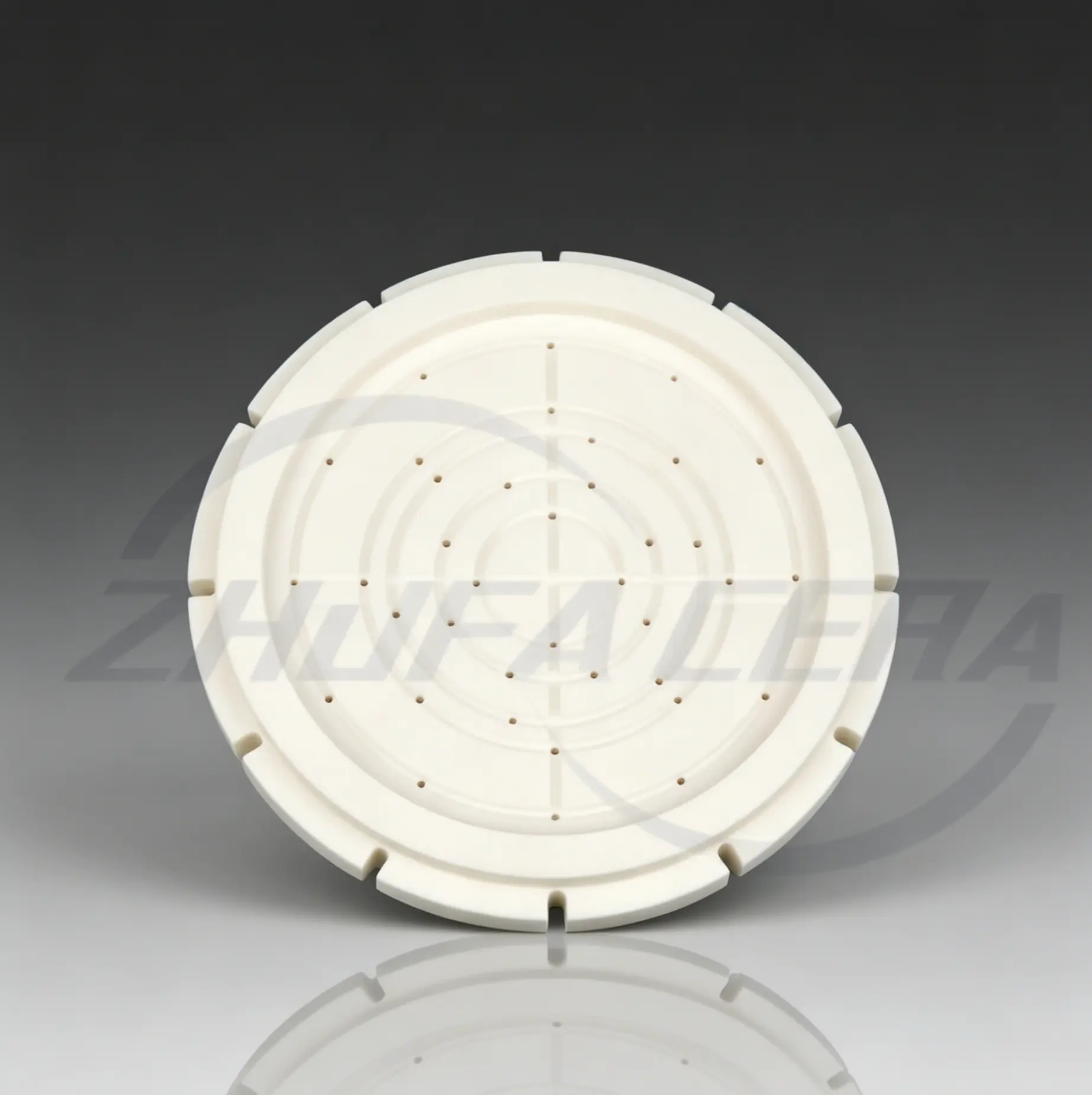

Representatieve keramische halfgeleidercomponenten

1. De dreiging van ‘microscopische residuen’

Bij geavanceerde productie van knooppuntwafels (bijvoorbeeld 3 nm, 5 nm) kan zelfs sub-nanometer fysieke of chemische verontreiniging tot catastrofaal opbrengstverlies leiden. Standaard bewerkingsprocessen, zoals draaien, frezen, slijpen en polijsten, laten drie primaire soorten kritische verontreinigingen achter op het keramische oppervlak:

• Overgangsmetaalionen (de meest dodelijke): Slijtage door hardmetalen snijgereedschappen en contact met armaturen introduceren metaalionen zoals koper (Cu), ijzer (Fe), chroom (Cr) en nikkel (Ni). Als deze ionen in de vacuümkamer verdampen en in het siliciumsubstraat diffunderen, verslechteren ze de elektrische prestaties van de halfgeleiderapparaten, waardoor ernstige lekstromen of diëlektrische doorslag ontstaan.
• Chemische en organische mediumresiduen: Bewerkingsvloeistoffen, polijstpasta's, roestwerende oliën en koelvloeistoffen laten complexe macromoleculaire organische stoffen achter. Wanneer ze worden blootgesteld aan het hoogvacuüm en de hoge intensiteit plasma-omgeving van een proceskamer, ondergaan deze organische stoffen een snelle ontgassing. Dit destabiliseert de kamervacuümniveaus en kruisbesmetting van de gehele waferverwerkingsomgeving.
• Submicrondeeltjes: Tijdens de bewerking ontstaan op natuurlijke wijze fijne keramische resten en micropoeders. Zelfs een deeltje van 0,1 micron (μm) dat op een waferoppervlak valt, kan nauwkeurige fotolithografische circuits blokkeren, waardoor fatale optische schaduwen of elektrische kortsluitingen ontstaan.

2. Materiaaleigenschappen: Porositeit en brosse microscheurtjes

In tegenstelling tot traditionele metalen bezit geavanceerde keramiek intrinsieke microstructurele eigenschappen waardoor ze zeer gevoelig zijn voor het vasthouden van verontreinigingen.

Microporositeit en capillaire werking

Zelfs bij hogedichtheidsisostatisch persen (CIP) of heetpersen (HP) blijven micro-holtes onvermijdelijk aanwezig langs de grenzen en oppervlakken van keramische korrels. Onder de hoge druk van mechanische bewerking worden snijvloeistoffen en oliën door intense capillaire krachten diep in deze microporiën gedreven. Conventioneel oppervlaktespoelen verwijdert alleen oppervlakkig vuil; Verontreinigingen die diep in de poriën zitten, zullen later voortdurend naar buiten sijpelen onder hoogvacuüm en hoge temperatuur gereedschapsbewerkingen.

Bewerking van spanning en microscheuren

Vanwege de extreme hardheid en broosheid van industriële keramiek is mechanische materiaalverwijdering (vooral slijpen en polijsten) afhankelijk van microfracturen. Dit laat een netwerk van sub-micron, ondergrondse microscheurtjes achter. Deze microscheurtjes fungeren als ideale plekken voor het opvangen van kleine deeltjes. Bovendien zetten deze scheuren tijdens de snelle thermische cycli van de verwerking van halfgeleiders uit en trekken ze samen, waardoor ze fungeren als een "balg" die gevangen onzuiverheidionen voortdurend in de kamer verdrijft.

3. Kostendrijvers: het proces en de economische barrières doorbreken

Reiniging op halfgeleiderniveau rechtvaardigt de hoge kosten door een combinatie van ultrazuiver chemicaliënverbruik, strikte milieucontroles en kapitaalintensieve metrologie.

Conclusie & commerciële waarde

Als een fabrikant dit dure reinigingsproces probeert te omzeilen of bezuinigen, zal een onberispelijk uitziend keramisch onderdeel fungeren als een chronische bron van verontreiniging zodra het eenmaal in een proceskamer van meerdere miljoenen dollars is geïnstalleerd. De resulterende vervuiling zou onmiddellijk een hele partij hoogwaardige 12-inch wafels kunnen weggooien, wat honderdduizenden dollars kost.

Daarom is het ultraschone reinigen van dure halfgeleiders geen optionele cosmetische stap na de verwerking; het is een cruciale, niet-onderhandelbare stap. risicobeheersings- en kwaliteitsverzekeringsbeleid binnen de strenge toeleveringsketen van halfgeleiders.
