EEN keramisch substraat is een dunne, stijve plaat gemaakt van geavanceerde keramische materialen – zoals aluminiumoxide, aluminiumnitride of berylliumoxide – die wordt gebruikt als basislaag in elektronische verpakkingen, voedingsmodules en circuitassemblages. Het is belangrijk omdat het uitzonderlijk combineert thermische geleidbaarheid , elektrische isolatie en mechanische stabiliteit op manieren die traditionele polymeer- of metalen substraten eenvoudigweg niet kunnen evenaren, waardoor het onmisbaar wordt in de EV-, 5G-, ruimtevaart- en medische industrie.

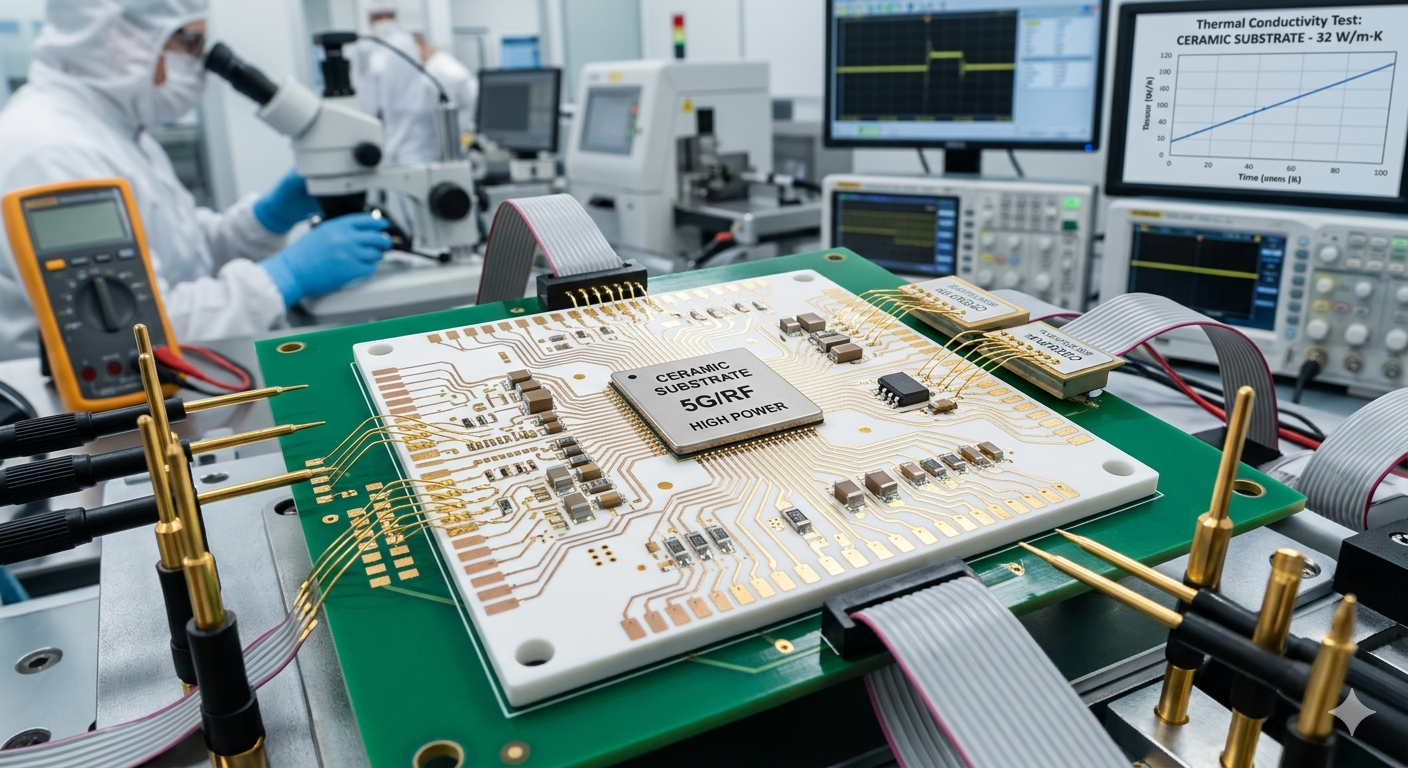

Wat is een keramisch substraat? Een duidelijke definitie
EEN keramisch substraat dient zowel als mechanische ondersteuning als als thermische/elektrische interface in hoogwaardige elektronische systemen. In tegenstelling tot printplaten (PCB's) gemaakt van epoxy-glascomposieten, worden keramische substraten gesinterd uit anorganische, niet-metallische verbindingen, waardoor ze superieure prestaties leveren bij extreme temperaturen en onder omstandigheden met hoog vermogen.
De term 'substraat' in de elektronica verwijst naar het basismateriaal waarop andere componenten - transistors, condensatoren, weerstanden, metaalsporen - worden afgezet of gebonden. Bij keramische substraten wordt deze basislaag zelf een kritisch technisch onderdeel in plaats van een passieve drager.
De wereldwijde markt voor keramische substraten werd geschat op ongeveer 8,7 miljard dollar in 2023 en zal naar verwachting oversteken 16,4 miljard dollar in 2032 , aangedreven door de explosieve groei van elektrische voertuigen, 5G-basisstations en vermogenshalfgeleiders.
Belangrijkste soorten keramische substraten: welk materiaal past bij uw toepassing?
De meest gebruikte keramische substraatmaterialen bieden elk verschillende compromissen tussen kosten, thermische prestaties en mechanische eigenschappen. Het kiezen van het juiste type is van cruciaal belang voor de betrouwbaarheid en levensduur van het systeem.
1. Keramisch substraat van aluminiumoxide (Al₂O₃).
EENlumina is the most widely used ceramic substrate material , goed voor ruim 60% van het mondiale productievolume. Met een thermische geleidbaarheid van 20–35 W/m·K , het brengt prestaties en betaalbaarheid in evenwicht. Zuiverheidsniveaus variëren van 96% tot 99,6%, waarbij een hogere zuiverheid betere diëlektrische eigenschappen oplevert. Het wordt veel gebruikt in consumentenelektronica, autosensoren en LED-modules.
2. Keramisch substraat van aluminiumnitride (AlN).
EENlN ceramic substrates offer the highest thermal conductivity onder de reguliere opties, bereiken 170–230 W/m·K — bijna 10× die van aluminiumoxide. Dit maakt ze ideaal voor krachtige laserdiodes, IGBT-modules in elektrische voertuigen en RF-vermogensversterkers in 5G-infrastructuur. Het nadeel is aanzienlijk hogere productiekosten in vergelijking met aluminiumoxide.
3. Keramisch substraat van siliciumnitride (Si₃N₄).
Siliciumnitridesubstraten blinken uit in mechanische taaiheid en breukweerstand , waardoor ze de voorkeur verdienen voor voedingsmodules voor auto's die worden onderworpen aan thermische cycli. Met een thermische geleidbaarheid van 70–90 W/m·K en een buigsterkte groter dan 700 MPa presteert Si₃N₄ beter dan AlN in omgevingen met veel trillingen, zoals EV-aandrijflijnen en industriële omvormers.
4. Keramisch substraat van berylliumoxide (BeO).
BeO-substraten bieden een uitzonderlijke thermische geleidbaarheid van 250–300 W/m·K , de hoogste van alle oxidekeramiek. Berylliumoxidepoeder is echter giftig, waardoor de productie gevaarlijk is en het gebruik ervan strikt gereguleerd is. BeO wordt voornamelijk aangetroffen in militaire radarsystemen, luchtvaartelektronica in de ruimtevaart en krachtige reizende-golfbuizenversterkers.
Vergelijking van keramische substraatmaterialen
| Materiaal | Thermische geleidbaarheid (W/m·K) | Buigsterkte (MPa) | Relatieve kosten | Primaire toepassingen |
| EENlumina (Al₂O₃) | 20–35 | 300–400 | Laag | Consumentenelektronica, LED's, sensoren |
| EENluminum Nitride (AlN) | 170–230 | 300–350 | Hoog | EV-vermogensmodules, 5G, laserdiodes |
| Siliciumnitride (Si₃N₄) | 70–90 | 700–900 | Middelhoog | EENutomotive inverters, traction drives |
| Berylliumoxide (BeO) | 250–300 | 200–250 | Zeer hoog | Militaire radar, ruimtevaart, TWTA's |
Onderschrift: Vergelijking van de vier primaire keramische substraatmaterialen op basis van thermische prestaties, mechanische sterkte, kosten en typische eindgebruikstoepassing.
Hoe worden keramische substraten vervaardigd?
Keramische substraten worden geproduceerd via een meerstaps sinterproces die ruw poeder omzet in dichte, nauwkeurig gedimensioneerde platen. Door de productiestroom te begrijpen, kunnen ingenieurs toleranties en oppervlakteafwerkingen correct specificeren.
Stap 1 – Poedervoorbereiding en mengen
Zeer zuiver keramisch poeder wordt gemengd met organische bindmiddelen, weekmakers en oplosmiddelen om een slurry te creëren. Zuiverheidscontrole in dit stadium heeft rechtstreeks invloed op de diëlektrische constante en thermische geleidbaarheid van het voltooide substraat.
Stap 2 – Tapegieten of droogpersen
De slurry wordt ofwel in dunne platen gegoten (tape casting, voor meerlaagse substraten) of uniaxiaal geperst tot groene compacts. Tape casting produceert lagen zo dun als 0,1 mm , waardoor LTCC (Laag Temperature Co-fired Ceramic) meerlaagse structuren mogelijk zijn die in RF-modules worden gebruikt.
Stap 3 – Ontbinden en sinteren
Het groene lichaam wordt verwarmd 1.600–1.800°C in gecontroleerde atmosferen (stikstof voor AlN om oxidatie te voorkomen) om organische bindmiddelen te verbranden en de keramische korrels te verdichten. Deze stap bepaalt de uiteindelijke porositeit, dichtheid en maatnauwkeurigheid.
Stap 4 – Metallisatie
Geleidende sporen worden aangebracht met behulp van een van de drie hoofdtechnieken: DBC (direct gebonden koper) , EENMB (Active Metal Brazing) of dikkefilmdruk met zilver-/platinapasta's. DBC domineert in vermogenselektronica omdat het koper rechtstreeks aan keramiek bindt bij de eutectische temperatuur (~1.065°C), waardoor een robuuste metallurgische verbinding zonder lijm ontstaat.
Keramisch substraat versus andere substraattypen: een directe vergelijking
Keramische substraten presteren beter dan FR4-PCB's en PCB's met metalen kern bij hoge vermogensdichtheden , hoewel ze hogere eenheidskosten met zich meebrengen. Het juiste substraat is afhankelijk van de bedrijfstemperatuur, vermogensdissipatie en betrouwbaarheidseisen.
| Eigendom | Keramisch substraat | FR4-printplaat | Metaalkern-PCB (MCPCB) |
| Thermische geleidbaarheid (W/m·K) | 20–230 | 0,3–0,5 | 1–3 |
| Maximale bedrijfstemperatuur (°C) | 350–900 | 130–150 | 140–160 |
| Diëlektrische constante (bij 1 MHz) | 8–10 (Al₂O₃) | 4,0–4,7 | ~4,5 |
| CTE (ppm/°C) | 4–7 | 14–17 | 16–20 |
| Relatieve materiaalkosten | Hoog | Laag | Middelmatig |
| Hermetische afdichting | Ja | Nee | Nee |
Onderschrift: Head-to-head vergelijking van keramische substraten met FR4-PCB's en metaalkern-PCB's op basis van belangrijke thermische, elektrische en kostenparameters.
Waar worden keramische substraten gebruikt? Belangrijke industriële toepassingen
Keramische substraten worden overal ingezet waar vermogensdichtheid, betrouwbaarheid en extreme temperaturen polymeeralternatieven elimineren. Van het batterijbeheersysteem in een EV tot de transceiver in een satelliet: keramische substraten verschijnen in een opmerkelijk breed scala aan industrieën.
- Elektrische voertuigen (EV's): EENlN and Si₃N₄ substrates in IGBT/SiC power modules manage inverter switching losses and withstand 150,000 thermal cycles over the vehicle lifetime. A typical EV traction inverter contains 6–12 ceramic substrate-based power modules.
- 5G-telecommunicatie: LTCC meerlaagse keramische substraten maken geminiaturiseerde RF-front-endmodules (FEM's) mogelijk die werken op millimetergolffrequenties (24-100 GHz) met laag signaalverlies en stabiele diëlektrische eigenschappen.
- Industriële vermogenselektronica: Krachtige motoraandrijvingen en omvormers voor zonne-energie vertrouwen op DBC-keramische substraten om continu honderden watts per module te dissiperen.
- EENerospace and Defense: BeO- en AlN-substraten zijn bestand tegen temperaturen van -55 °C tot 200 °C in luchtvaartelektronica, raketgeleidingselektronica en phased-array-radarsystemen.
- Medische apparaten: Biocompatibele aluminiumoxidesubstraten worden gebruikt in implanteerbare defibrillatoren en hoortoestellen waar hermeticiteit en stabiliteit op lange termijn niet onderhandelbaar zijn.
- Krachtige LED's: EENlumina ceramic substrates replace FR4 in high-luminance LED arrays for stadium lighting and horticultural grow lights, enabling junction temperatures below 85°C at 5W per LED.
DBC versus AMB keramische substraten: het metallisatieverschil begrijpen
DBC (direct gebonden koper) and AMB (Active Metal Brazing) represent two fundamentally different approaches to bonding copper to ceramic , elk met verschillende sterke punten voor specifieke vermogensdichtheid en thermische cyclusvereisten.
Bij DBC wordt koperfolie bij ~1.065°C via een koper-zuurstof-eutecticum aan aluminiumoxide of AlN gebonden. Dit levert een zeer dunne hechtingsinterface op (in wezen geen lijmlaag), wat uitstekende thermische prestaties oplevert. DBC op AlN kan stroomdichtheden hierboven dragen 200 A/cm² .
EENMB uses active braze alloys (typically silver-copper-titanium) to bond copper to Si₃N₄ at 800–900°C. The titanium reacts chemically with the ceramic surface, enabling the bonding of copper to nitride ceramics that cannot be DBC-processed. AMB substrates on Si₃N₄ demonstrate superior power cycling reliability — over 300.000 cycli bij ΔT = 100 K, waardoor ze de industriestandaard zijn voor tractie-omvormers voor auto's.
Opkomende trends in keramische substraattechnologie
Drie opkomende trends hervormen het ontwerp van keramische substraten : de verschuiving naar halfgeleiders met een brede bandafstand, ingebedde 3D-verpakkingen en op duurzaamheid gebaseerde productie.
Halfgeleiders met brede bandafstand (SiC en GaN)
SiC MOSFET's en GaN HEMT's schakelen op frequenties van 100 kHz–1 MHz , waarbij warmtestromen van meer dan 500 W/cm² worden gegenereerd. Hierdoor gaan de eisen op het gebied van thermisch beheer verder dan wat traditionele aluminiumoxidesubstraten aankunnen, waardoor een snelle acceptatie van AlN- en Si₃N₄-keramische substraten in de volgende generatie voedingsmodules wordt gestimuleerd.
3D heterogene integratie
LTCC meerlaagse keramische substraten maken nu 3D-integratie mogelijk van passieve componenten (condensatoren, inductoren, filters) rechtstreeks in substraatlagen, waardoor het aantal componenten met wel 40% en een krimpende modulevoetafdruk – van cruciaal belang voor de volgende generatie phased-array-antennes en autoradar.
Groene productieprocessen
Drukondersteunde sintertechnieken zoals vonkplasmasinteren (SPS) verlagen de verdichtingstemperaturen met 200–300°C en verwerkingstijd van uren tot minuten, waardoor het energieverbruik bij de productie van AlN-substraten met naar schatting 35% wordt verminderd.
Veelgestelde vragen over keramische substraten
Vraag 1: Wat is het verschil tussen een keramisch substraat en een keramische PCB?
EEN ceramic PCB is a finished circuit board built on a ceramic substrate. The ceramic substrate itself is the bare base material — the rigid ceramic plate — while a ceramic PCB includes metallized traces, vias, and surface finishes ready for component mounting. All ceramic PCBs use ceramic substrates, but not all ceramic substrates become PCBs (some are used purely as heat spreaders or mechanical supports).
Vraag 2: Kunnen keramische substraten worden gebruikt bij loodvrije soldeerprocessen?
Ja. Keramische substraten met nikkel/goud (ENIG) of nikkel/zilver oppervlakteafwerkingen zijn volledig compatibel met SAC (tin-zilver-koper) loodvrije soldeerlegeringen. Bij de reflow-profilering moet rekening worden gehouden met de thermische massa en CTE van het keramiek om scheuren tijdens een snelle thermische stijging te voorkomen. Een typische veilige stijgingssnelheid is 2–3°C per seconde voor aluminiumoxidesubstraten.
Vraag 3: Waarom hebben keramische substraten een betere CTE-match met silicium dan FR4?
Silicium heeft een CTE van ~2,6 ppm/°C. De CTE van aluminiumoxide is ~6–7 ppm/°C, en AlN is ~4,5 ppm/°C – beide liggen aanzienlijk dichter bij silicium dan de 14–17 ppm/°C van FR4. Deze reductie van mismatches minimaliseert vermoeidheid van soldeerverbindingen en matrijzen tijdens thermische cycli, waardoor de operationele levensduur van vermogenshalfgeleiderpakketten direct wordt verlengd van duizenden tot honderdduizenden cycli.
Vraag 4: Hoe dik zijn typische keramische substraten?
Standaarddiktes variëren van 0,25 mm tot 1,0 mm voor de meeste vermogenselektronica-toepassingen. Dunnere substraten (0,25–0,38 mm) verminderen de thermische weerstand, maar zijn kwetsbaarder. DBC-substraten met hoog vermogen zijn doorgaans 0,63 mm tot 1,0 mm dik. LTCC meerlaagse substraten voor RF-toepassingen kunnen variëren van 0,1 mm per tapelaag tot enkele millimeters totale stapelhoogte.
Vraag 5: Welke oppervlakteafwerkingsopties zijn beschikbaar voor keramische substraten?
Veel voorkomende metallisatie-oppervlakteafwerkingen zijn onder meer: blank koper (voor onmiddellijke bevestiging of solderen), Ni/Au (ENIG - meest gebruikelijk voor compatibiliteit met draadverbindingen), Ni/Ag (voor loodvrij solderen) en dikke films op basis van zilver of platina voor weerstandsnetwerken. De keuze hangt af van de verbindingsmethode (wire bonding, flip-chip, solderen) en hermeticiteitsvereisten.
Conclusie: is een keramisch substraat geschikt voor uw toepassing?
EEN ceramic substrate is the right choice whenever thermal performance, long-term reliability, and operating temperature exceed the capabilities of polymer alternatives. Als uw toepassing vermogensdichtheden van meer dan 50 W/cm², bedrijfstemperaturen van meer dan 150 °C of meer dan 10.000 thermische cycli gedurende de levensduur met zich meebrengt, zal een keramisch substraat – of het nu aluminiumoxide, AlN of Si₃N₄ is – een betrouwbaarheid bieden die FR4 of MCPCB's structureel niet kunnen bieden.
De sleutel is de materiaalkeuze: gebruik aluminiumoxide voor kostengevoelige toepassingen met gemiddeld vermogen; AlN voor maximale thermische dissipatie; Si₃N₄ voor duurzaamheid bij trillingen en krachtcycli; en BeO alleen waar de regelgeving dit toestaat en er geen alternatief bestaat. Nu de markt voor vermogenselektronica versnelt door de adoptie van elektrische voertuigen en de uitrol van 5G, keramisch substraats zal alleen maar centraler worden in de moderne elektronica-engineering.
Ingenieurs die substraten specificeren, moeten materiaalgegevensbladen opvragen voor thermische geleidbaarheid, CTE en buigsterkte, en metallisatieopties valideren aan de hand van hun soldeer- en verbindingsprocessen. Prototypetesten over het verwachte thermische cyclusbereik blijven de meest betrouwbare voorspeller van veldprestaties.
