In de toeleveringsketen voor de productie en precisieverwerking van halfgeleiders is de waferdrager het kernondersteunende onderdeel, en de oppervlaktekwaliteit ervan bepaalt rechtstreeks de hechtingsnauwkeurigheid van de wafer, de vlakheid van de vacuümadsorptie en de algehele procesopbrengst. Voor aankoopbeslissers en ingenieurs in binnen- en buitenland die verantwoordelijk zijn voor halfgeleiderapparatuur, fotolithografie of etsmodules, op zoek naar de mogelijkheid om op stabiele wijze oppervlakteafwerking op nanometerniveau te leveren (zoals Ra ≤ 0,02 μm ) leveranciers zijn de sleutel tot het garanderen van hoogwaardige prestaties van apparatuur.
Of het nu gaat om zeer zuiver aluminiumoxide, siliciumcarbide of siliciumnitride, geavanceerde keramiek heeft dat wel “ Hard, bros en moeilijk te verwerken ” typische kenmerken. Traditioneel mechanisch slijpen kan gemakkelijk leiden tot microscheurtjes in het oppervlak, afbrokkeling van de randen en schade aan de ondergrond, die in cleanrooms vaak een bron van deeltjesvervuiling worden. Om te voldoen aan de strenge normen voor oppervlakte-integriteit van halfgeleiderklanten, introduceren topfabrikanten van keramiek deze producten “ Nodulair domein (kunststof) slijpen ” en aanverwante geavanceerde technologieën.
1. Het realiseren van nodulair domeinslijpen en composiethulptechnologie
Om effecten op spiegelniveau te bereiken en tegelijkertijd de structurele sterkte te garanderen, maakt de verwerkingsafdeling voornamelijk gebruik van de volgende twee baanbrekende technologieën, die ook belangrijke indicatoren zijn voor inkoop om de technologische volwassenheid van leveranciers te evalueren:
2. Rigoureuze screening en dressing van slijpstenen en schuurmiddelen
De precisie van het slijpgereedschap brengt en bepaalt direct de uiteindelijke micromorfologie van het werkstuk:
Drie. Ultieme controle over slijpbewegingsparameters en gereedschapsmachinesystemen
Vier. Typisch product delen
In geavanceerde halfgeleiderapparatuur zijn, naast de waferdrager, veel functionele kerncomponenten ook sterk afhankelijk van spiegelslijptechnologie om de grenzen van fysieke prestaties te doorbreken. Het volgende is een diepgaande analyse van de technische kenmerken, materiaalkeuze en sleutelindicatoren van spiegelverwerking van vier soorten hightech barrière-keramische structurele onderdelen:

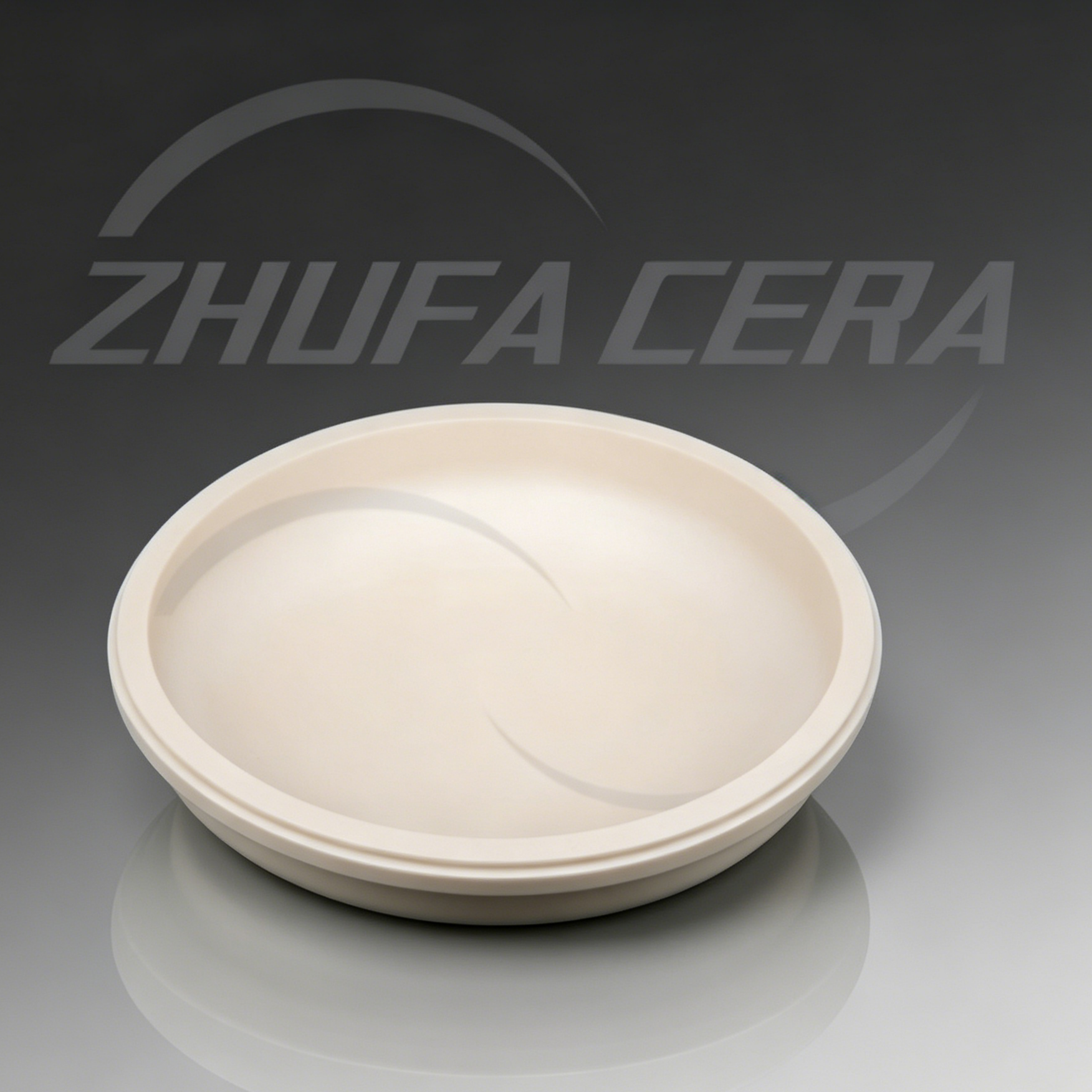

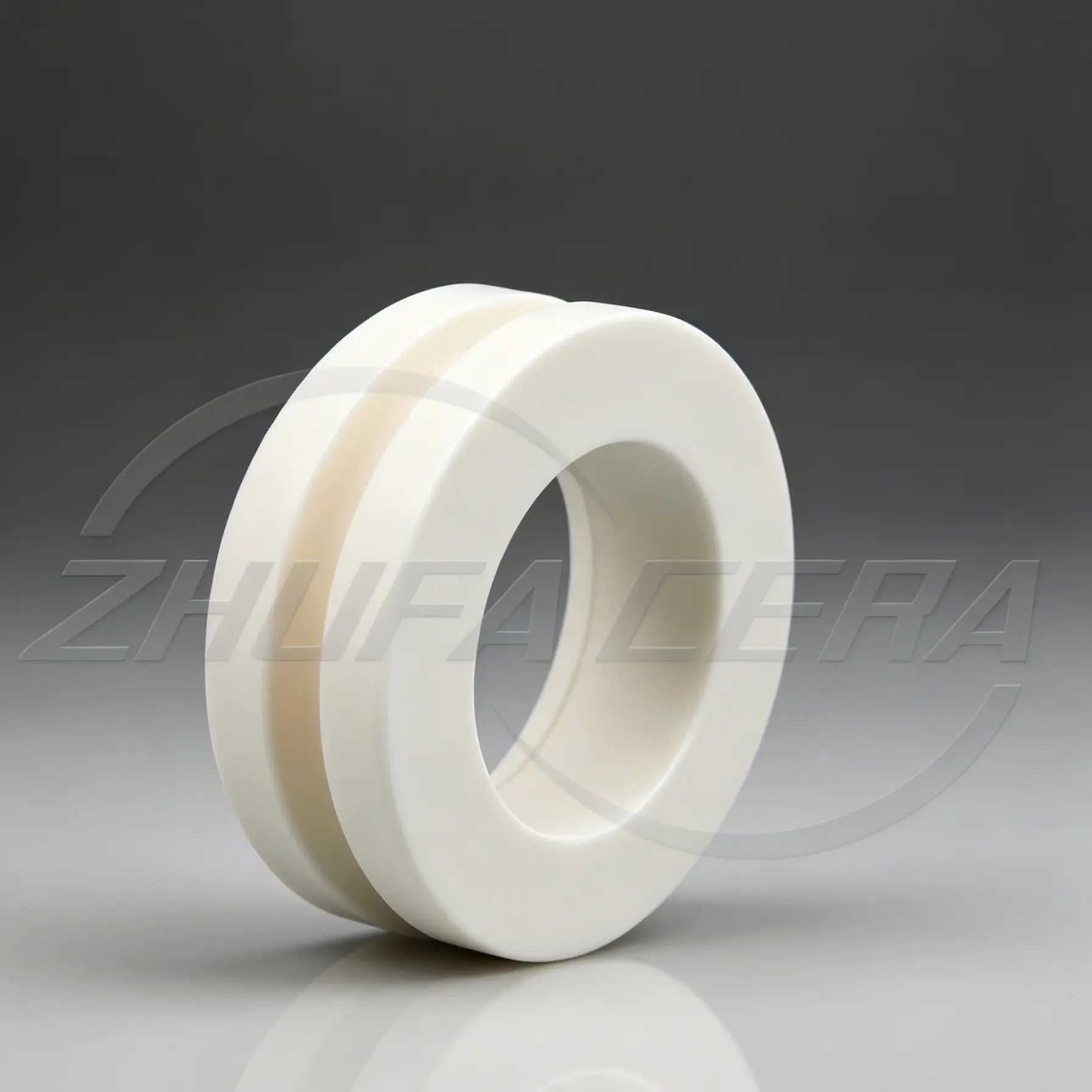

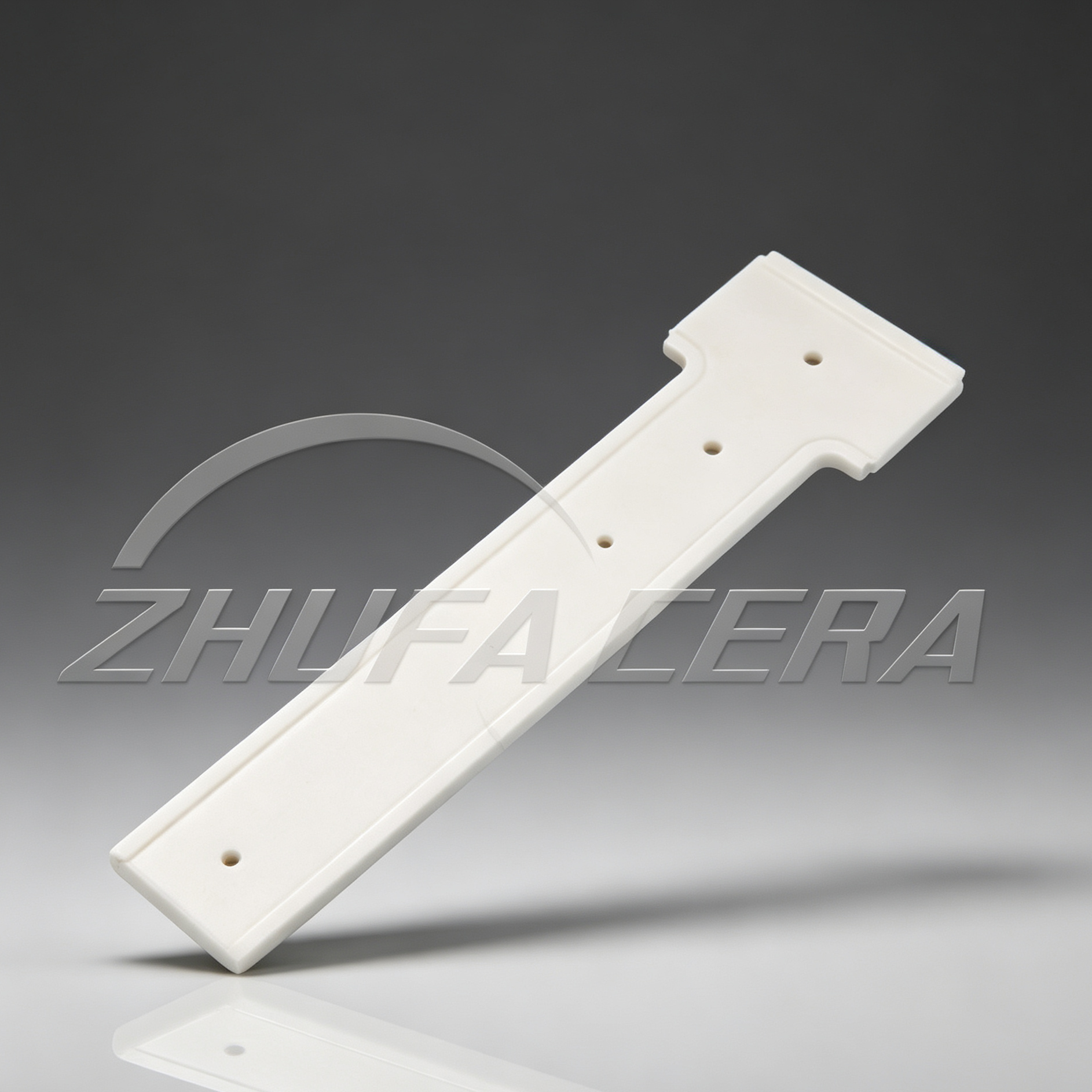

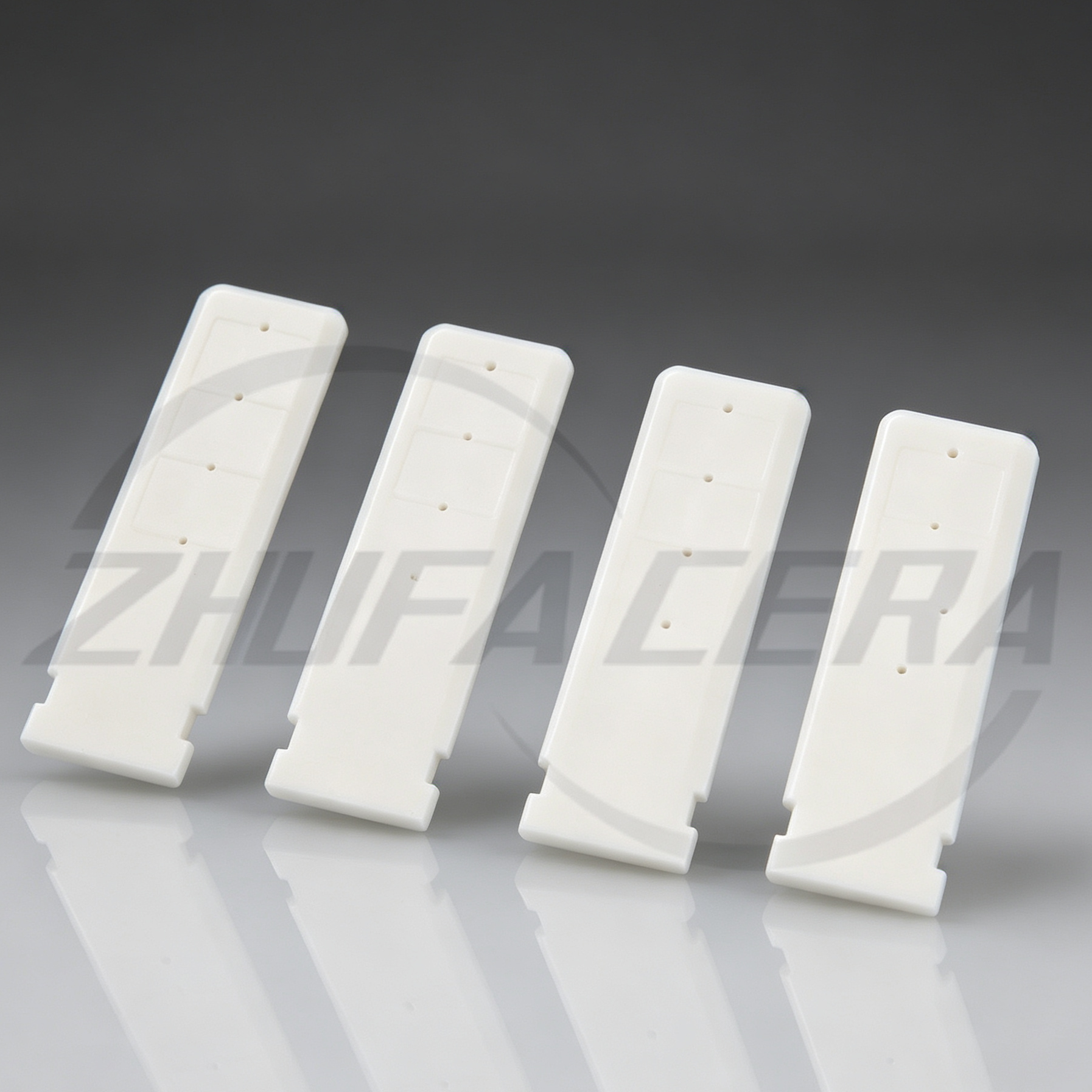

| 1. Halfgeleider elektrostatische boorkop ( ESC ) Keramische diëlektrische laag en dragersubstraat Reguliere materialen: 99,9% Zeer zuiver aluminiumoxide of gesinterd siliciumcarbide. Belangrijkste technische indicatoren: oppervlakteruwheid Ra ≤ 0,015 μm , vlakheid ≤ 3 µm (volledig formaat), parallellisme < 5 μm 。 Technische waarde en noodzaak van spiegelslijpen: De elektrostatische boorkop moet tijdens het werken Coulomb-kracht of Johnson-kracht gebruiken. - Rabe ック( J-R ) effect adsorbeert siliciumwafels sterk. Als er microscopisch kleine ruwheden of microscheuren op het dragende oppervlak aanwezig zijn, is het gemakkelijk om lokale micro-ontladingen in de luchtspleet te veroorzaken onder een hoge spanning van enkele duizenden volts, waardoor de diëlektrische laag wordt afgebroken en de wafer wordt beschadigd. Pass ELID Het samengestelde proces van ultraprecies spiegelslijpen en chemisch machinaal polijsten kan schade aan het oppervlak volledig elimineren en de uniformiteit van de warmtegeleiding aan de achterkant en de betrouwbaarheid van hoogspanningsisolatie garanderen. | [Kernstructuurdiagram] Ra ≤ 0,02 μm |
| 2. Reactiekamer Plasma-etsen Focusring Reguliere materialen: Zeer zuiver eenfasig gesinterd siliciumcarbide of kwartsvervangend siliciumnitride met hoge dichtheid 。 Belangrijkste technische indicatoren: Vlakheid van het gewrichtsoppervlak ≤ 5 μm , zijwand- en trapoppervlakafwerking Ra ≤ 0,05 μm 。 Technische waarde en noodzaak van spiegelslijpen: De focusring omringt de siliciumwafel en wordt direct blootgesteld aan sterk fluor / gebombardeerd met op chloor gebaseerd plasma. Overmatige microscopische ruwheid zal de snelheid van chemische plasma-erosie verhogen en geëxfolieerde deeltjes produceren die de wafel vervuilen. Precisieslijpen kan de bindingstoestand van de korrelgrens optimaliseren, de microscopische spanningsconcentratie verminderen en de levensduur in de etsholte aanzienlijk verlengen. | [Kernstructuurdiagram] Ra ≤ 0,02 μm |
| 3. Keramische referentieliniaal voor fotolithografiemachines Reguliere materialen: Gekristalliseerd glaskeramiek zonder thermische uitzetting 或 Hoge stijfheid, warmgeperst siliciumcarbide. Belangrijkste technische indicatoren: lineaire uitzettingscoëfficiënt < 1,0×10⁻⁶/K , oppervlakteruwheid Ra ≤ 0,01 μm bereikt de lokale vlakheid een submicronniveau. Technische waarde en noodzaak van spiegelslijpen: Als kernbenchmark voor optische uitlijning en positionering hebben deze componenten een nultolerantie voor thermische vervorming en geometrische fouten. Ultrasoon slijpen en slijpen op nanoniveau zorgen voor de scherpte en langdurige geometrische stabiliteit van de gegraveerde lijnreferentie, die direct de overlay-nauwkeurigheid van de lithografiemachine bepaalt. | [Kernstructuurdiagram] Ra ≤ 0,02 μm |
| 4. Halfgeleider ultra-precieze luchtgelagerde geleiderails en glijders Reguliere materialen: Keramiek van aluminiumoxide met hoge dichtheid ( Al₂O₃ ) of reactiegesinterd siliciumcarbide. Belangrijkste technische indicatoren: Rechtheid van het geleideoppervlak ≤ 1 µm / 300 mm , oppervlakteruwheid Ra ≤ 0,02 μm , hardheid HRA > 88 。 Technische waarde en noodzaak van spiegelslijpen: De luchtfilm op micronschaal wordt gebruikt tussen de luchtlagergeleiderail en het luchtlager om een wrijvingsloze ophangingsbeweging te bereiken. Als er messporen of rimpelingen op micronniveau op het werkoppervlak van de geleiderail voorkomen, zal dit direct turbulentie, trillingen en trillingen in de luchtfilm veroorzaken. “ kruipen ” fenomeen. De extreem hoge oppervlaktedichtheid en extreem lage wrijvingscoëfficiënt veroorzaakt door spiegelslijpen zijn de voorwaarden voor het realiseren van snelle en soepele bewegingen van CNC-positioneringsplatforms op nanoschaal. | [Kernstructuurdiagram] Ra ≤ 0,02 μm |
5. Hoe kiest u een betrouwbare leverancier van precisiekeramiek?
| Voor aankoopbeslissers moeten zij zich bij het beoordelen van leveranciers van structurele keramische halfgeleiders, naast het beoordelen van basisverwerkingsoffertes, ook richten op het doorgronden van de volgende drie kernindicatoren voor de toeleveringsketen: 1. Proces gesloten lus en kernapparatuur: Controleer of de leverancier dit heeft gedaan ELID Online elektrolytische slijpslijpmachines, ultrasone hulpbewerkingscentra en een complete set slijp- en polijstproductielijnen op nanoschaal kunnen accumulatie van toleranties en kwaliteitscontrole als gevolg van meerdere uitbestedingsprocessen vermijden. 2. Detectie- en traceerbaarheidsmogelijkheden: Leveranciers zijn verplicht om witlicht-interferometers, zeer nauwkeurige driedimensionale coördinatenmeetinstrumenten en lekdetectierapporten voor heliummassaspectrometrie te leveren om ervoor te zorgen dat componenten zoals draagplaten en elektrostatische klauwplaten die in elke batch worden geleverd, voldoen aan de Ra ≤ 0,02 μm En er zijn geen strikte normen voor microscheurtjes. 3. Technische aanpassing en ondersteuning voor foutanalyse: Evalueer of het technische team kan helpen bij het matchen van materiaalkwaliteit en het ontwerpen van structurele optimalisatie op basis van de door de klant geboden werkomgeving (zoals specifieke plasmaconcentratie, vereisten voor hoogspanningsisolatie). Als u op zoek bent naar een betrouwbare partner die op maat gemaakte, uiterst nauwkeurige structurele halfgeleiderkeramiek en kerncomponenten zoals waferdragers en elektrostatische klauwplaten kan leveren, neem dan gerust contact met ons op voor gedetailleerde materiaalgegevensbladen en oplossingen op maat. |
