De sleutel tot nauwkeurige keramische selectie is niet ‘harder’, maar ‘geschikter’

In conventionele wijsheid komt het evalueren van de prestaties van geavanceerde keramiek vaak neer op één enkel woord: 'moeilijk'. Dit geeft aanleiding tot een ogenschijnlijk logische intuïtie: hoe hoger de hardheid van het materiaal, hoe slijtvaster en duurzamer de resulterende keramische precisiecomponenten zullen zijn.

In praktische industriële technische toepassingen leidt deze eendimensionale selectielogica echter vaak tot ernstige catastrofale mislukkingen. Veel bedrijven streven uitsluitend naar 'hoge hardheid'-parameters bij de aanschaf of het ontwerp van structurele keramische componenten. Als gevolg hiervan hebben deze onderdelen tijdens het daadwerkelijke gebruik last van afbrokkeling, vroegtijdige barsten of plotselinge breuken, wat resulteert in een levensduur die ver beneden de verwachtingen ligt.

Het probleem is niet dat het keramische materiaal zelf inferieur is, maar eerder dat de traditionele selectielogica de multidimensionale complexiteit van de feitelijke arbeidsomstandigheden volledig over het hoofd ziet. De sleutel tot de selectie van precisiekeramiek is nooit het zoeken naar het ultieme 'hardere' materiaal geweest, maar eerder het identificeren van het 'meest geschikte' mechanische profiel.

1. Waarom leidt een ‘hardheidsgerichte’ benadering tot technische mislukkingen?

Vanuit het perspectief van de materiaalfysica verwijst hardheid fundamenteel naar het vermogen van een materiaal om gelokaliseerde plastische vervorming, krassen en inkepingen te weerstaan. In relatief ideale laboratoriumomgevingen, zoals pure wrijvings- of wrijvingsslijtagetests, is hardheid inderdaad de kernindicator voor slijtvastheid.

Toch zijn de industriële bedrijfsomstandigheden in de praktijk veel complexer dan gecontroleerde laboratoriumomgevingen. Wanneer precisie-keramische componenten (zoals keramische klepkernen, gespecialiseerde bussen of halfgeleiderrobotarmen) met hoge snelheden of binnen een ingewikkelde vloeistofdynamica werken, ondergaan ze tegelijkertijd een combinatie van ernstige spanningen:

• Mechanische impact en hoogfrequente trillingen: Transiënte belastingen kunnen gemakkelijk spanningsconcentraties in het materiaal veroorzaken.
• Ernstige temperatuurschommelingen: Frequente thermische cycli genereren intern enorme onmiddellijke thermische spanningen.
• Chemische mediumcorrosie: Sterke zuren, logen of complexe chemische omgevingen compromitteren en verzwakken de korrelgrenzen.

Als een keramisch materiaal onder deze complexe gecombineerde omstandigheden slechts een extreme hardheid bezit maar onvoldoende energieabsorptie- en buffervermogen mist, kan het bij een botsing geen energie dissiperen door plastische vervorming. Als gevolg hiervan planten microscheuren zich met een extreme snelheid door het interieur voort.

Een hogere hardheid gaat bijna altijd gepaard met een verhoogde brosheid, waardoor het materiaal zeer gevoelig is voor catastrofale brosse breuken. Dit is de hoofdoorzaak waarom bepaalde keramieksoorten met hoge hardheid slijtvast lijken, maar in de praktijk volledig niet-duurzaam blijken te zijn.

2. De vierdimensionale mechanische matrix die de levensduur van keramiek bepaalt

Het evalueren van de levensduur van precisie-keramische componenten op lange termijn moet berusten op een uitgebreide beoordeling van de volgende vier mechanische kernparameters, in plaats van op één enkele maatstaf:

• Vickers-hardheid (HV): Bepaalt de basis voor de slijtvastheid en krasbestendigheid van het materiaal.
• Breuktaaiheid (K_IC): Meet het vermogen van het materiaal om weerstand te bieden aan onstabiele scheurvoortplanting onder plotselinge schokken, trillingen of spanningsconcentraties. Dit is de kritische drempel die bepaalt of een component een abrupte structurele 'plotselinge dood' zal ervaren.
• Coëfficiënt van thermische uitzetting (CTE) en weerstand tegen thermische schokken: Bepaalt of het keramiek dodelijke interne restspanning zal genereren als gevolg van thermische mismatch tijdens thermische cycli of wanneer het wordt geassembleerd met metalen componenten.
• Chemische stabiliteit: Heeft een directe invloed op de chemische betrouwbaarheid en oppervlakte-integriteit op lange termijn van keramische onderdelen die werken in hoge temperatuur, zeer corrosieve of sterk oxiderende media.

Kortom: hardheid dicteert 'slijtvastheid', taaiheid dicteert 'breuklevensduur', terwijl thermische en chemische eigenschappen de 'ultieme levensduur' dicteren.

3. Waarom 'gebalanceerde prestaties' zwaarder wegen dan 'extreme specificaties' in de techniek

In de geavanceerde materiaalwetenschap kan vrijwel geen enkel materiaal absolute dominantie claimen in elke prestatiecategorie. De praktijk van de techniek laat consequent zien dat het tot het uiterste drijven van één enkel attribuut onvermijdelijk een zwaar compromis op andere kritische fronten vereist.

Door bijvoorbeeld de hardheid in extreme mate te maximaliseren, wordt de breuktaaiheid drastisch verminderd, waardoor het onderdeel zeer kwetsbaar blijft. Omgekeerd offeren technische pogingen om de taaiheid te maximaliseren (zoals door middel van specifieke fase-transformatie-harding of korrelvergroving) vaak de basishardheid en slijtvastheid op. Bovendien lijden op maat gemaakte materialen bij deze extreme prestatielimieten aan exponentieel hogere grondstofkosten en enorme moeilijkheden bij het daaropvolgende precisieslijpen en bewerken van diamanten, waardoor de totale productiekosten uit de hand lopen.

Bijgevolg moet een volwassen en wetenschappelijke selectiestrategie voor precisiekeramiek gebaseerd zijn op een gedetailleerd begrip van de werkomgeving – het zoeken naar de optimale balans tussen hardheid, taaiheid, thermische dynamiek, kosten en bewerkbaarheid, in plaats van blindelings de hoogste ruwe parameter te selecteren.

4. Het essentiële onderscheid: verwerkingsgeheimen die verder gaan dan de chemische samenstelling

Een vaak voorkomende valkuil bij aanbestedingen is dat alle keramiek met dezelfde naam, zoals 'Alumina (Al2O3)' of 'Zirconia (ZrO2)', identieke prestatieprofielen heeft. In werkelijkheid kunnen variaties in productieprocessen, zelfs met identieke chemische samenstellingen, enorm verschillende microstructuren en macroscopisch mechanisch gedrag opleveren.

Factoren zoals bulkdichtheid, korrelgrootteverdeling, korrelgrensfasen en de gebruikte sintertechnologie – of het nu gaat om drukloos sinteren, heetpersen of Hot Isostatic Pressing (HIP) – bepalen rechtstreeks de aanwezigheid van interne microporiën of microscheuren die de structurele integriteit dicteren.

5. Terugkeren naar de basis: nauwkeurig afgestemde aanpassingen op basis van werkelijke werklasten

De meest betrouwbare methodologie om technische fouten te beperken en de maximale waarde van precisiekeramiek te ontsluiten, is door afstand te nemen van het aanbidden van parameters en terug te keren naar een diepgaande analyse van de applicatieomgeving:

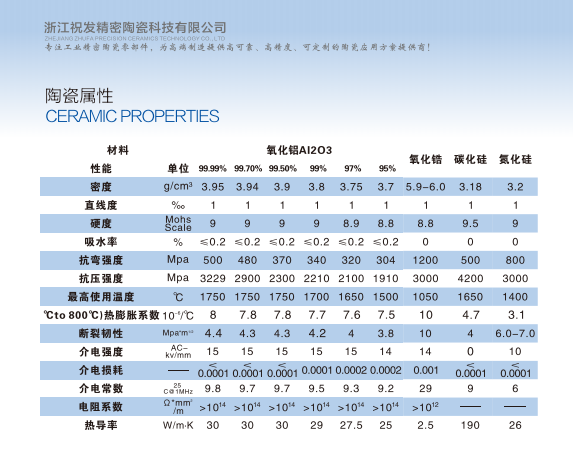

1. Omgevingen met hoge slijtage en weinig impact: Bij de selectie moet prioriteit worden gegeven aan zeer zuiver aluminiumoxide of siliciumcarbide, waarbij gebruik wordt gemaakt van hun uitstekende Vickers-hardheid om de slijtagebasis te beschermen.
2. Hoge mechanische impact of zware trillingen: Weerstand tegen scheurvoortplanting (anti-brosse breuk) wordt het primaire doel. Zirkoniumoxide of siliciumnitride, met superieure breuktaaiheid, zijn de ideale keuzes.
3. Ernstige momentane temperatuurschommelingen: De prioriteit moet worden verlegd naar materialen met lage thermische uitzettingscoëfficiënten en hoge thermische geleidbaarheid (zoals siliciumnitride of siliciumcarbide) om een optimale thermische aanpassing te bereiken.

Conclusie

De industriële waarde van precisiekeramiek schuilt nooit in een enkele 'mooie' parameter die in een geïsoleerde laboratoriumomgeving wordt bereikt. Het komt volledig voort uit de prestatiestabiliteit en de langdurige betrouwbaarheid tijdens langdurig gebruik in een specifieke industriële architectuur.

Bij de foutloze selectie van technische materialen gaat het nooit om het blindelings stapelen van hardheid; het gaat over de wetenschappelijke integratie van multidimensionale metrieken. Onthoud in de wereld van geavanceerde keramiek altijd: hardheid bepaalt slijtvastheid, taaiheid bepaalt overleving, en het dynamische evenwicht van uitgebreide prestaties bepaalt het eindresultaat.
